IHF(D) 衬氟离心泵
- IHF（D）衬氟离心泵是IHF型离心泵的派生产品，是为满足IHF离心泵性能要求同时受工作场地限制而研制的产品。所以过流部件均采用氟塑料或氟塑料合金制造，耐腐蚀范围广；基体采用金属制造，承受能力强；轴封采用WB2型外装波纹管机械密封，密封性能可靠；采用短支架直联结构，叶轮轴与电机轴采用可靠的莫氏锥度传递扭矩，泵机占地面积小。配套电机的主轴为特制空心轴，电机型式为B35型电机。检修维护，更换配件时需拆卸电机后部的防护罩
IHF系列泵壳为衬塑工艺，过流部件均采用高温退火工艺，广泛运用于氯碱、氯苯、化成箔、酸洗、农业、造纸、钢铁等行业。能够输送强腐蚀性酸、碱、盐、有机溶剂等介质。特点：结构紧凑；抗氧化性好；无毒素分解；泵腔流道饱满效率高；可长时间在-20℃—100℃温度的条件下稳定运行（耐高温材料需向我公司咨询）。

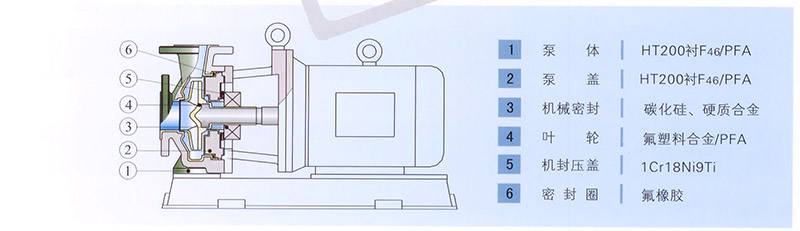

IHF(D) 成氟离心泵结构与材料
IHF(D) 成氟离心泵型号及参数
|
短支架配二级电机 转速：n=2900r/min 设计压力：1.6MPa |
||||||||
|
序号 |
型号 |
流量 |
扬程 |
效率 |
汽蚀余量 |
进口×出口 |
电机功率 |
整机质量 |
|
m3/h |
M |
% |
m |
mm |
kw |
kg |
||
|
1 |
IHF40-25-160(D) |
6.3 |
32 |
30 |
3 |
40×25 |
3 |
80 |
|
2 |
IHF40-25-200(D) |
6.3 |
50 |
20 |
3.2 |
40×25 |
5.5 |
130 |
|
3 |
IHF50-32-125(D) |
12.5 |
20 |
52 |
3.2 |
50×32 |
3 |
90 |
|
4 |
IHF50-32-160(D) |
12.5 |
32 |
47 |
3.2 |
50×32 |
4 |
95 |
|
5 |
IHF50-32-200(D) |
12.5 |
50 |
40 |
3.2 |
50×32 |
7.5 |
135 |
|
6 |
IHF65-50-125(D) |
25 |
20 |
61 |
3.5 |
65×50 |
3 |
90 |
|
7 |
IHF65-50-160(D) |
25 |
32 |
56 |
3.5 |
65×50 |
5.5 |
125 |
|
8 |
IHF80-65-125(D) |
50 |
20 |
65 |
4 |
80×65 |
5.5 |
125 |
|
注：若您需要的性能参数超出此表范围，我公司可根据您的要求予以调整 |
||||||||
